3. 硬件接口资料

3.1. 管脚定义

Document
PIN NAME
Pin#
Pin#
PIN NAME
DVDD_3V3
1
2
VBUS
I2C0_SDA
3
4
VBUS
I2C0_SCL
5
6
GND
NC
7
8
UART0_TXD
GND
9
10
UART0_RXD
GPIO2_A0
11
12
GPIO1_A14
GPIO1_A15
13
14
GND
GPIO1_A12
15
16
GPIO1_A13
DVDD_3V3
17
18
NC
GPIO1_A18
19
20
GND
GPIO1_A19
21
22
NC
GPIO1_A20
23
24
GPIO1_A27
GND
25
26
GPIO1_A21
I2C1_SDA
27
28
NC
I2C1_SCL
29
30
GND
GPIO1_A2
31
32
SYS_RSTN_IN
GPIO1_A3
33
34
GND
GPIO1_A0
35
36
PWM07
GPIO1_A1
37
38
PWM06
GND
39
40
ADC_AIN0

3.2. 实物图

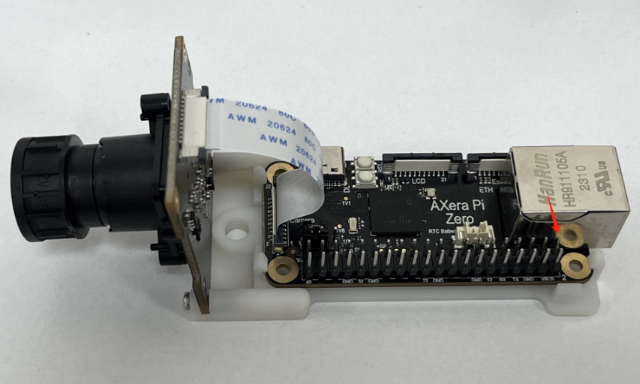

箭头所指位置是 Pin1 的引脚 _images/PIN.png

3.3. 相关图纸

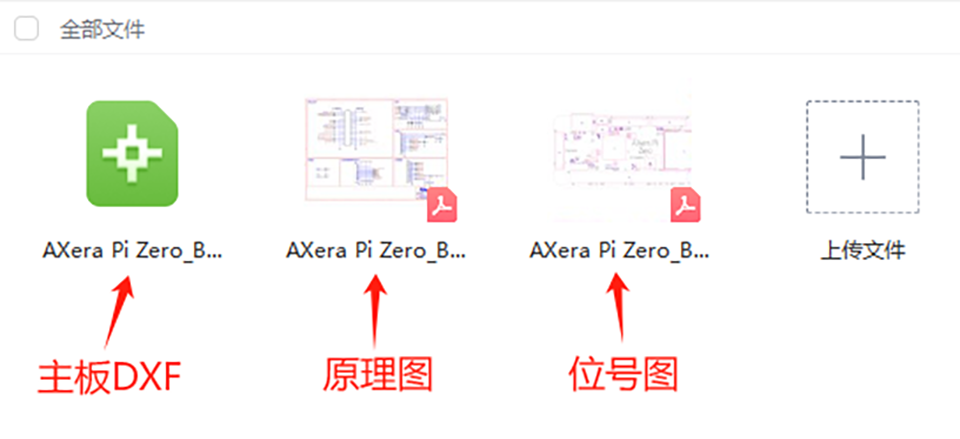

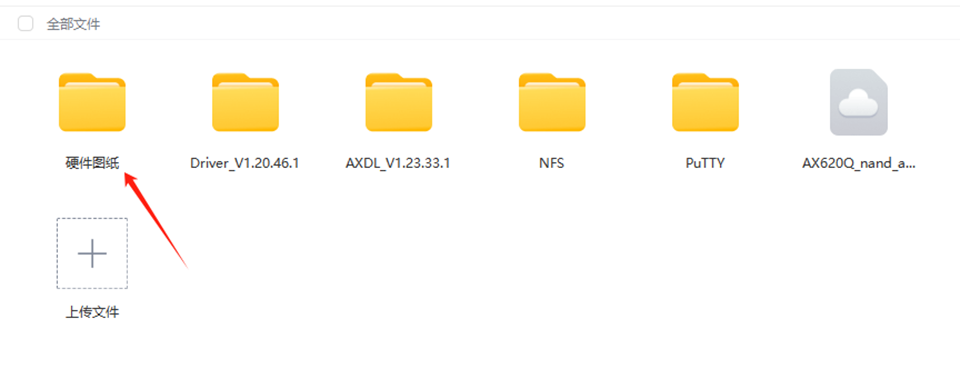

硬件图纸可通过百度网盘(提取码:Zero)自行下载。

_images/1.png

_images/2.png
