9. 扩展板的使用说明

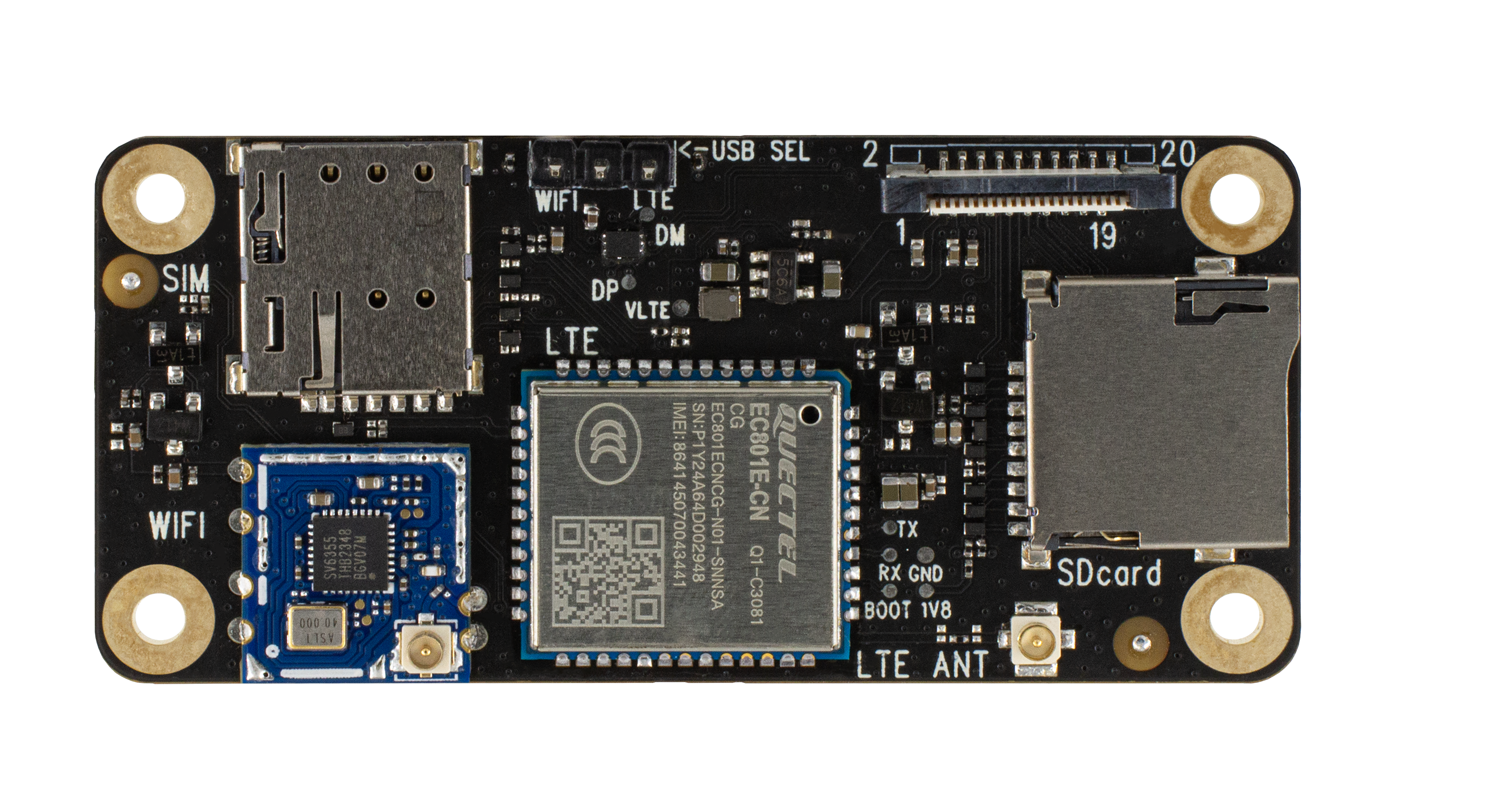

AXera_Pi Zero增加4G无线通讯板(简称:扩展板),支持4G/WIFI/SD卡。
_images/board_1.png

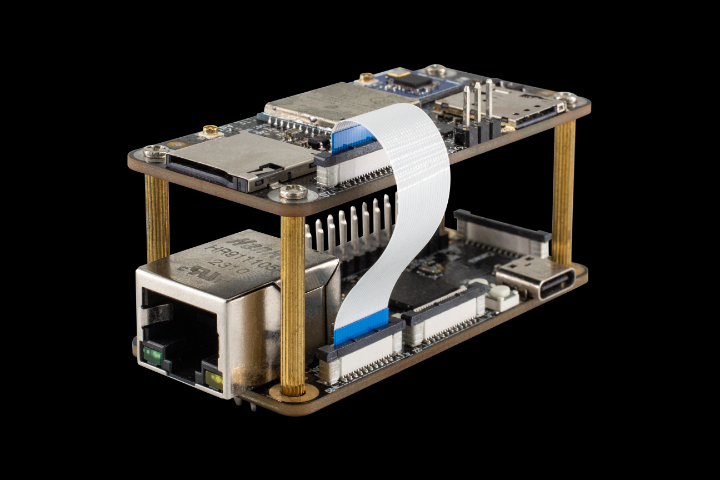

主板与拓展板连接,如图所示。 _images/board_4.png

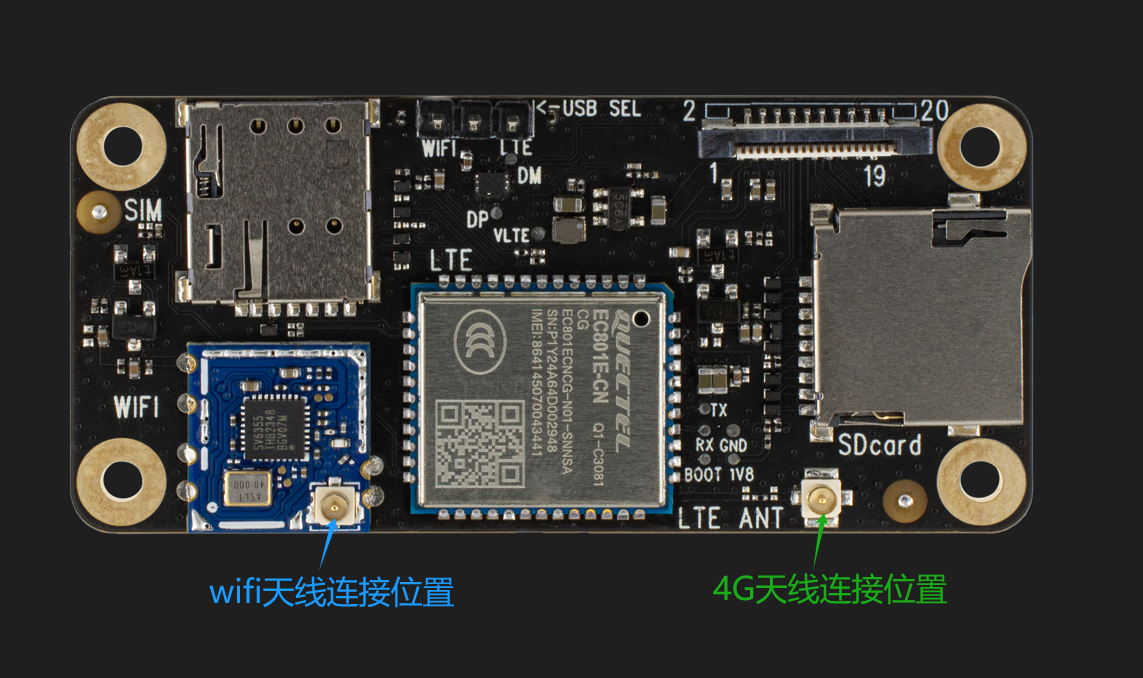

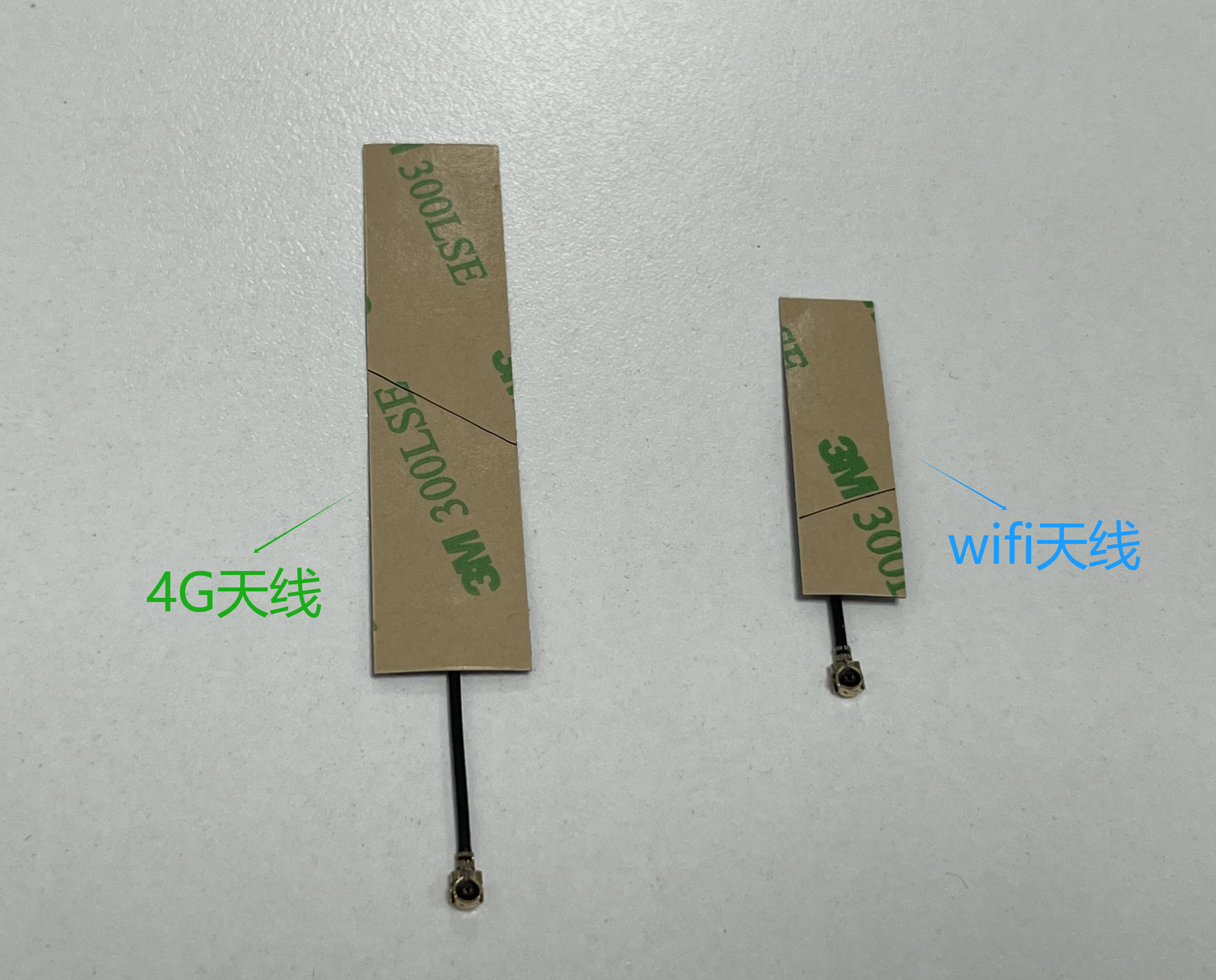

使用不同的模式,天线安装位置也不同,具体的连接位置如图。
_images/board_2.jpg

_images/board_3.jpg

9.1. SD卡使用

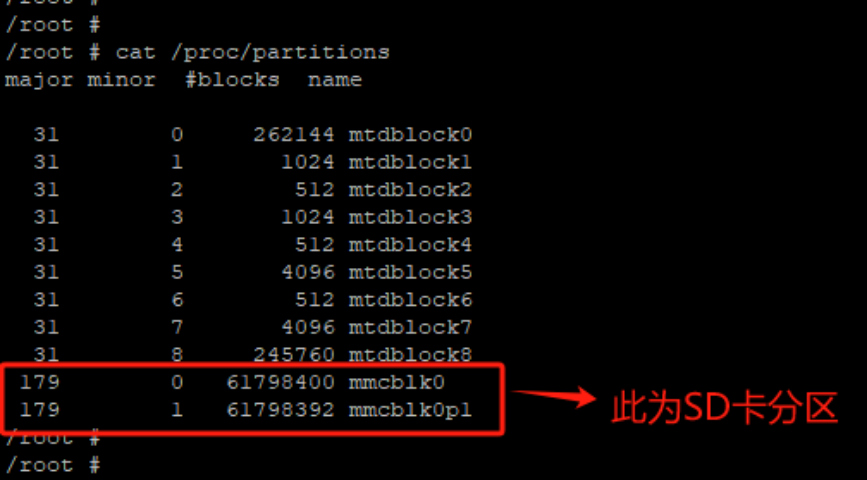

1.插入SD卡后,进入终端查看是否存在SD卡分区。
_images/sd_1.png

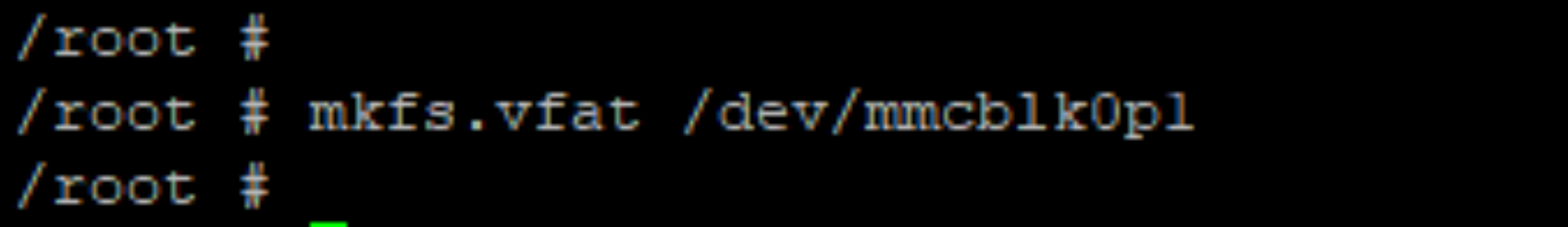

2.进行SD卡的格式化。
_images/sd_2.png

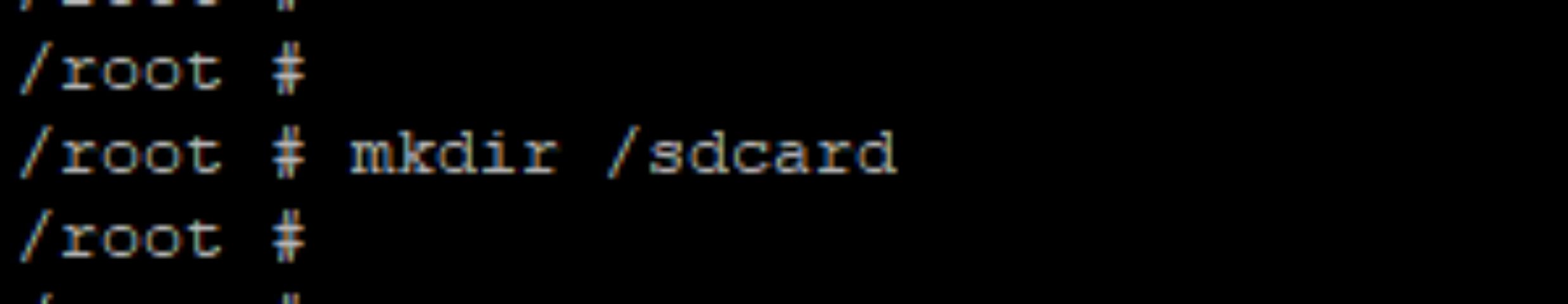

3.创建需要放置的文件夹。
_images/sd_3.jpg

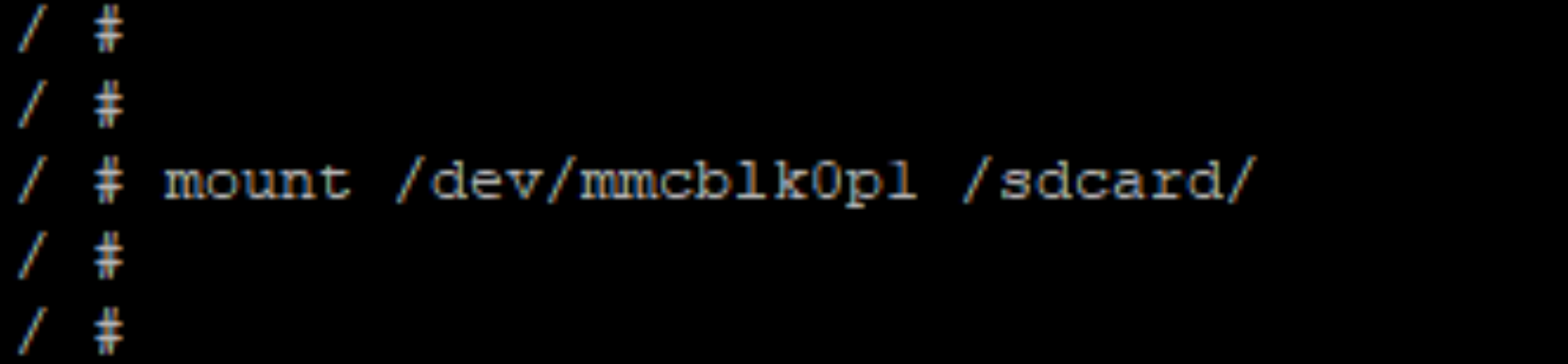

4.将SD卡挂载到创建的文件夹中。
_images/sd_4.png

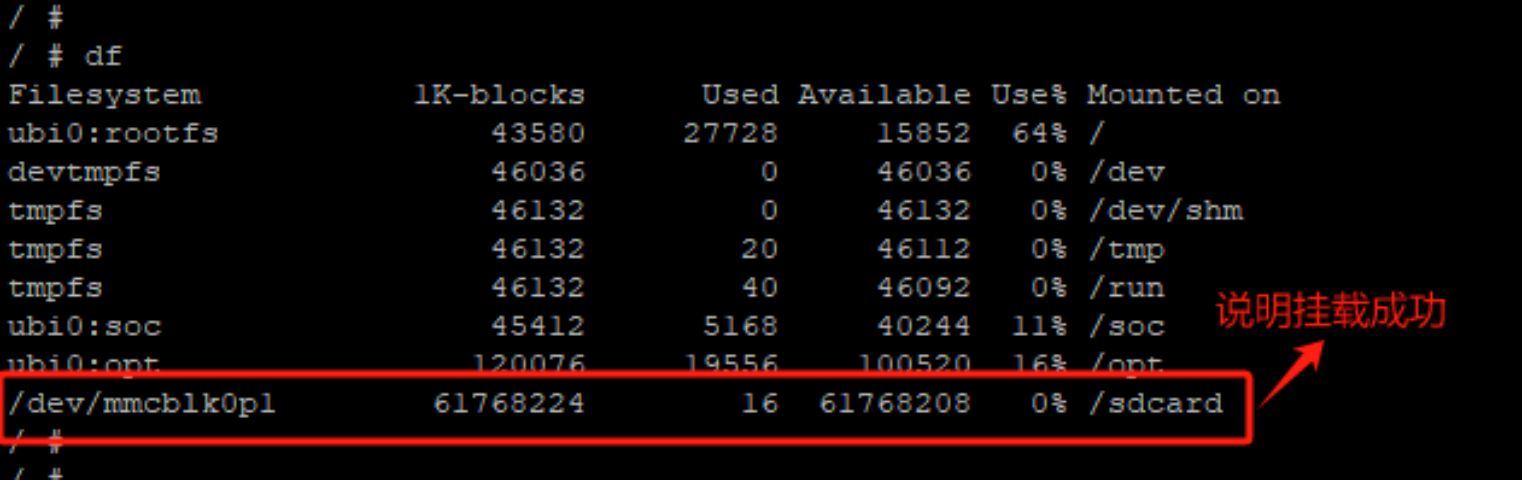

5.输入命令,查看是否挂载成功。
_images/sd_5.jpg

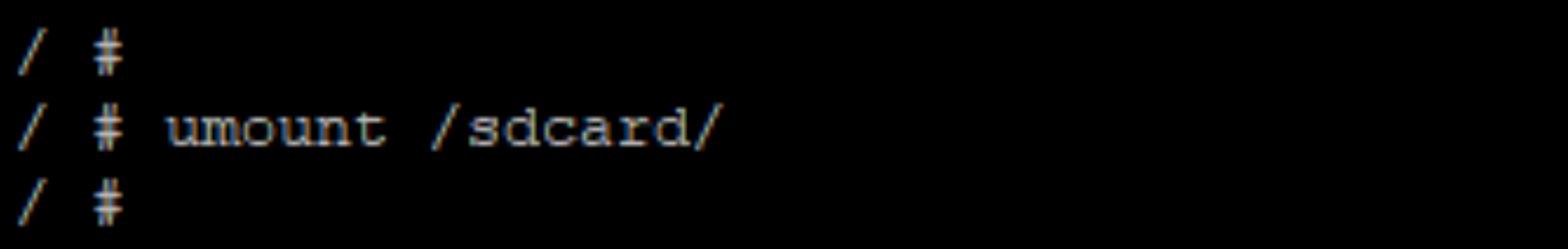

6.如需挂载到其他位置,先卸载原来挂载位置后,按照第5步确认是否卸载成功,再从第1步开始操作。
_images/sd_6.png

9.2. 切换4G模式

在进行4G/WIFI模式切换时,需要通过网线/串口线连接进入,此时Type-C线只作供电功能,跳线帽切换时需在断电状态下进行。

1.连接网线和Type-C线,配置设备IP

2.断开Type-C线,将主板的跳线帽置于WIFI端。(在进行烧录下载时,需把跳线帽置于TYPEC端)
_images/board_6.jpg

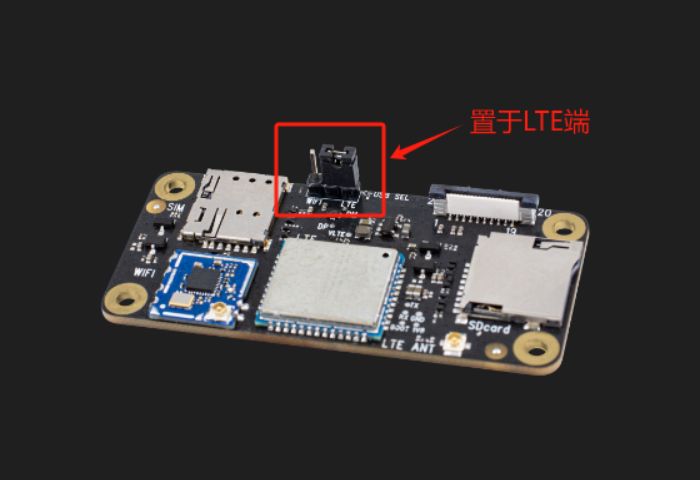

3.将扩展板的跳线帽置于LTE端,插入4G卡,切换成4G模式。
_images/board_7.jpg

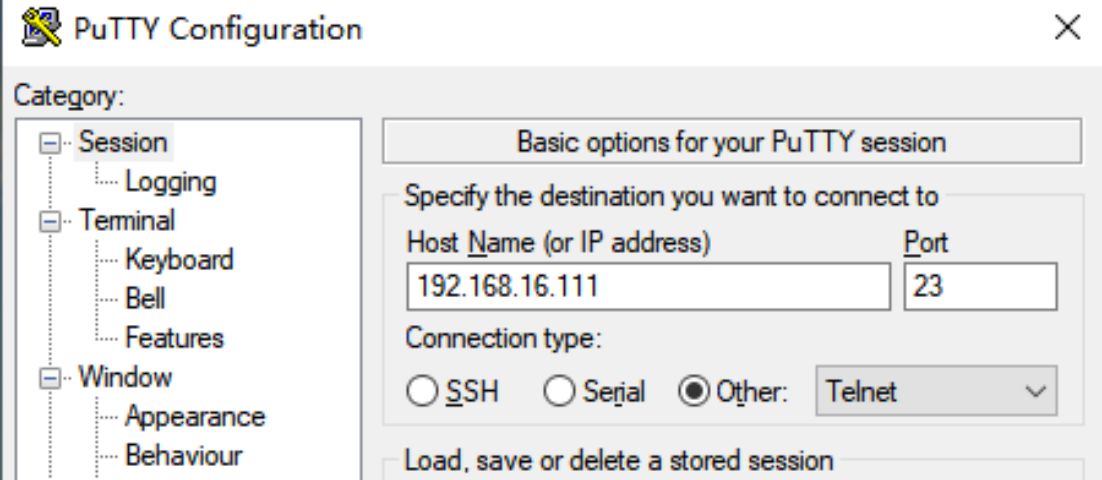

4.连接Type-C线,打开putty,通过配置好的IP进入设备终端。
_images/board_8.jpg

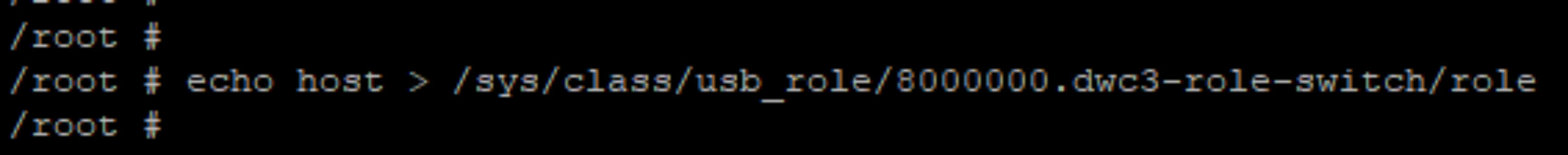

5.切换到OTG。
_images/board_21.jpg

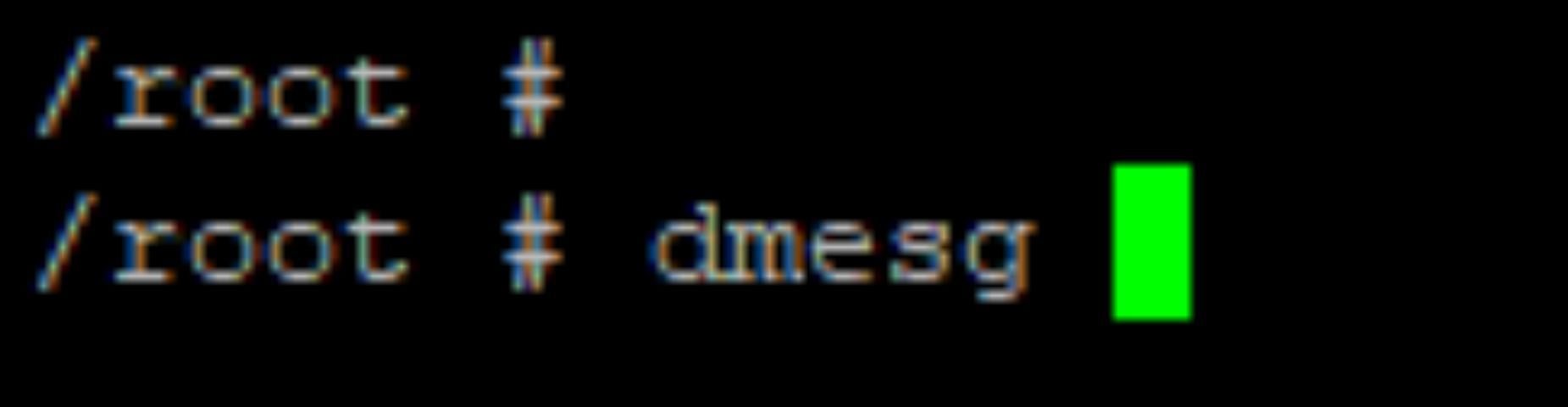

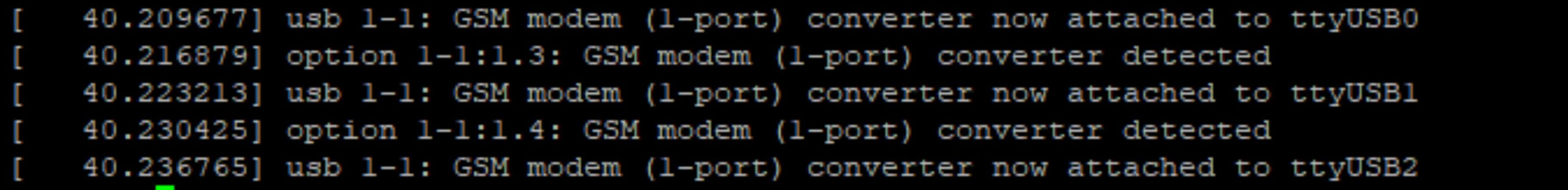

6.输入命令,若出现以下图片所示情况,说明OTG切换成功。
_images/board_31.jpg

_images/board_4.jpg

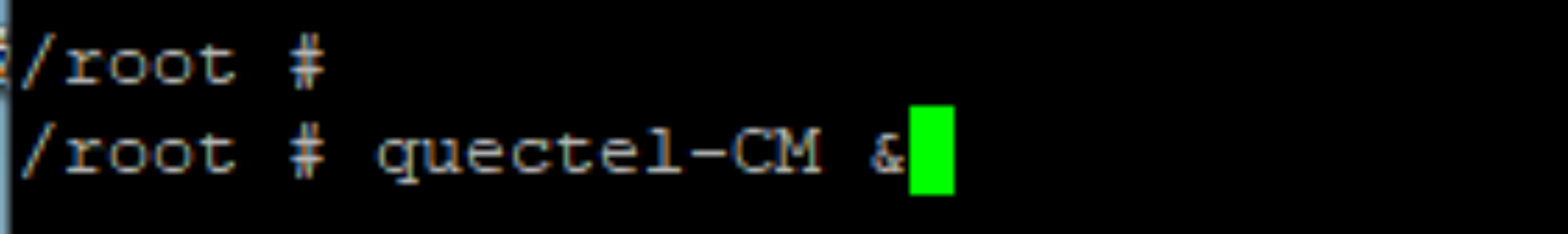

7.通过拨号工具进行拨号(无需停止,回车进入下一步)。
_images/board_5.png

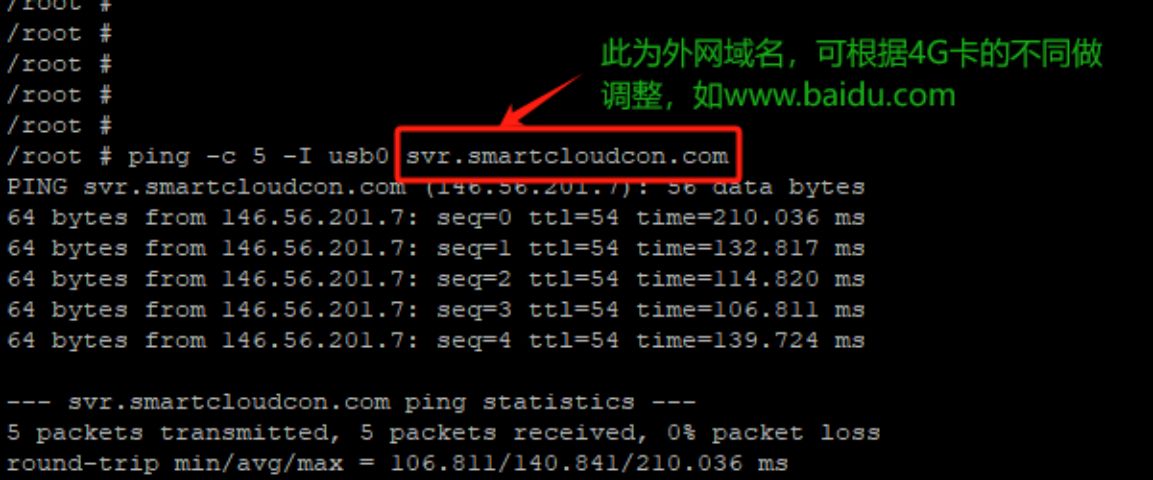

8.验证4G卡是否能正常使用。
_images/board_9.jpg

9.3. 切换WIFI模式

1.与切换4G模式的第1、2点相同。

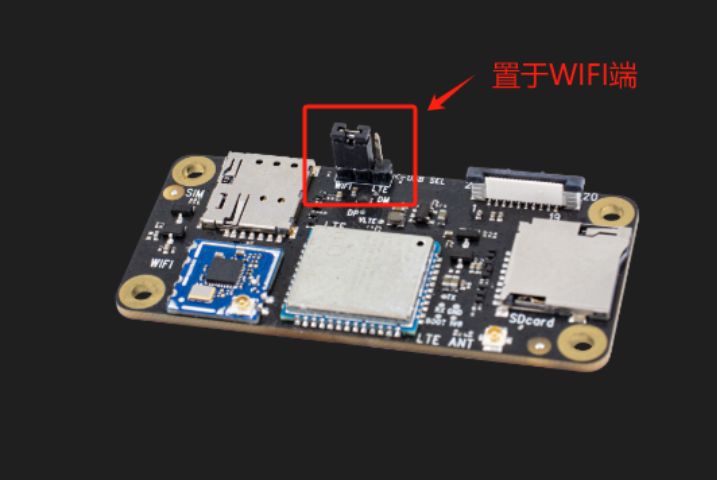

2.将扩展板的跳线帽置于WIFI端,切换成WIFI模式。
_images/wifi_1.jpg

3.与切换4G模式的第4、5点相同。

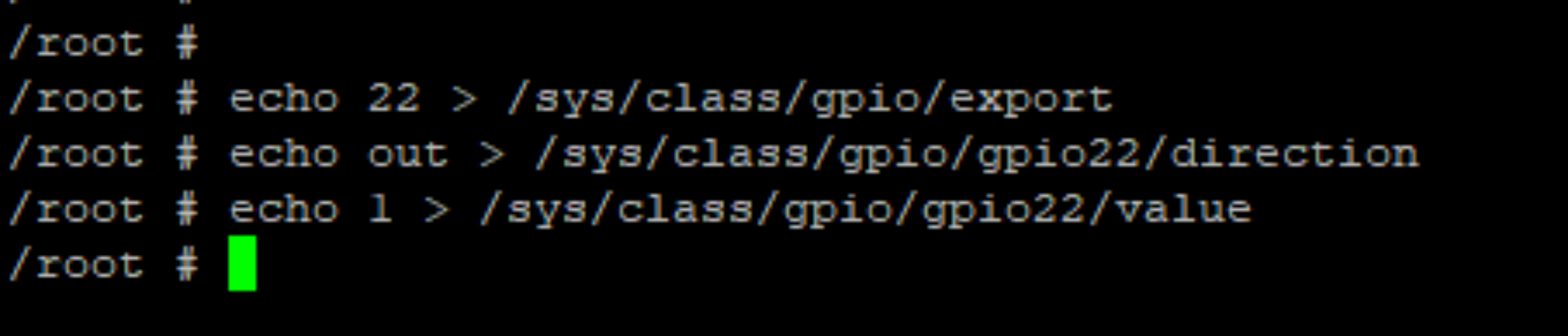

4.手动拉起WIFI的GPIO口。
_images/wifi_8.png

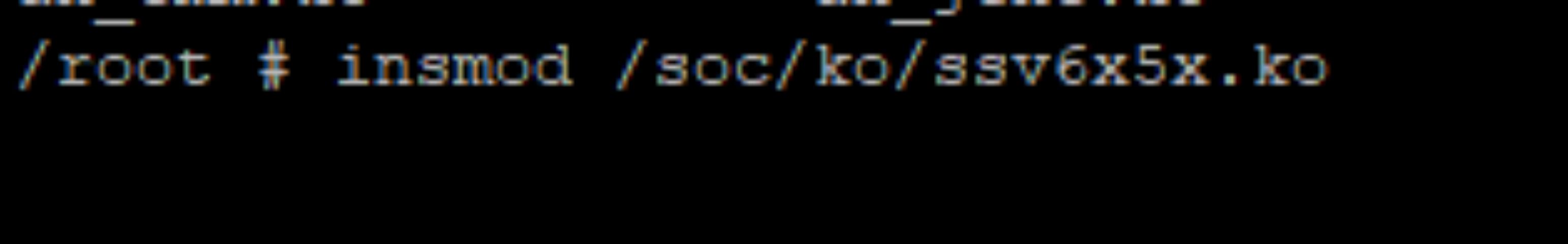

5.下载WIFI驱动,需等待一段时间。
_images/wifi_2.jpg

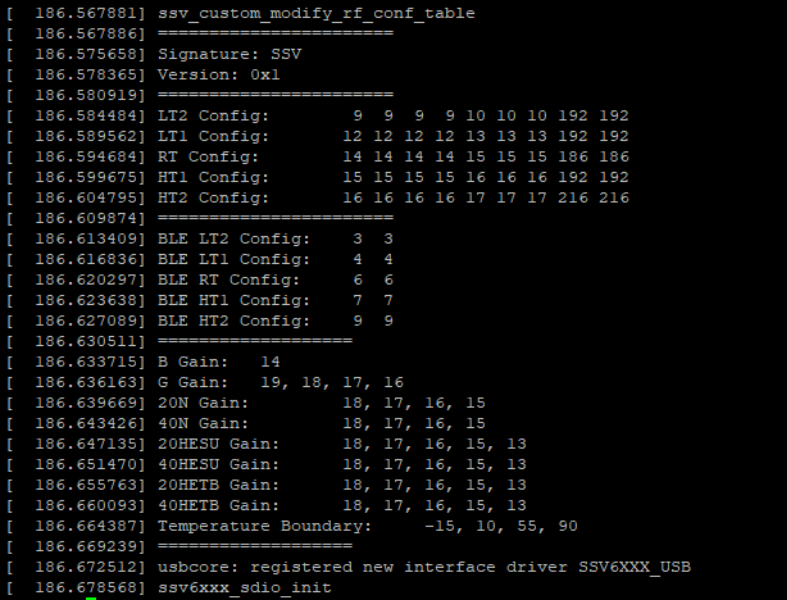

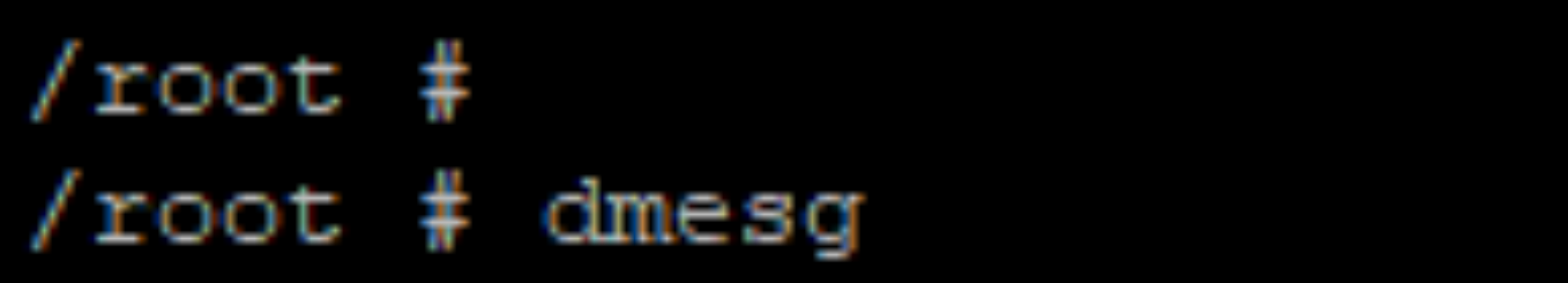

6.输入命令,若出现以下图片所示情况,说明WIFI驱动下载成功。
_images/wifi_3.png

_images/wifi_4.png

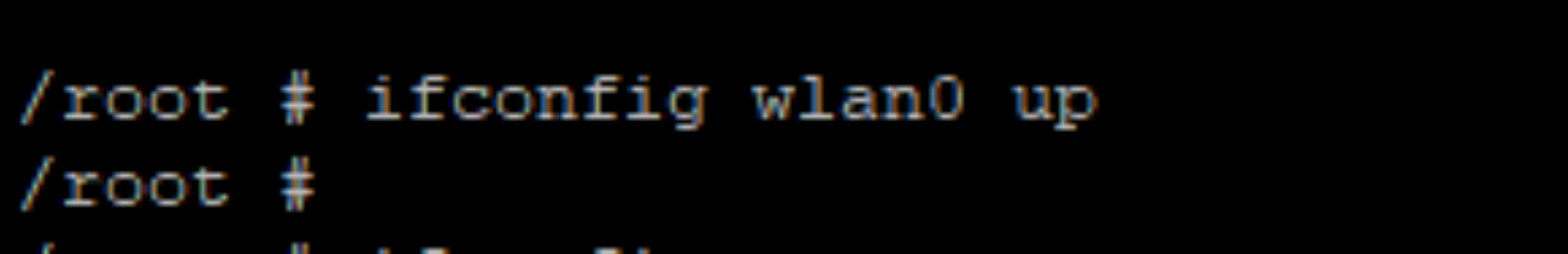

7.手动拉起WIFI的网络接口。
_images/wifi_5.jpg

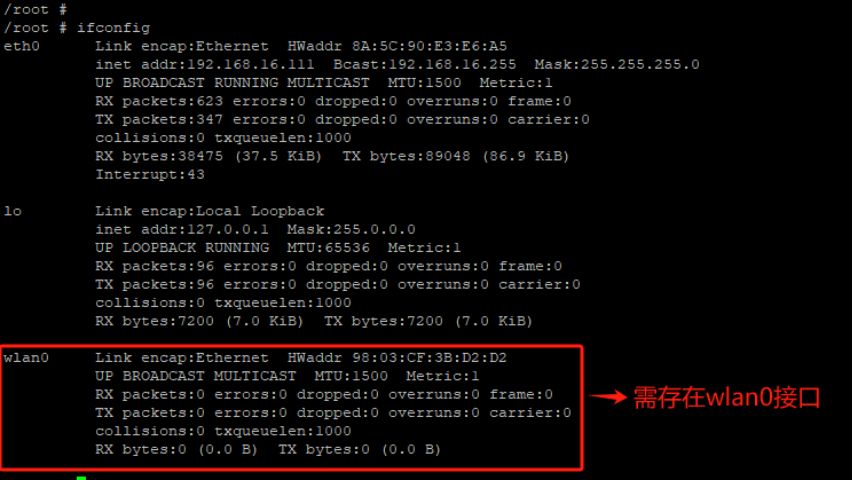

8.通过命令确认WIFI网络接口是否拉起成功。
_images/wifi_6.jpg

在进行WIFI模式的选择时,只能选择其中一种模式,不支持两种模式共存。

9.3.1. WIFI的AP模式

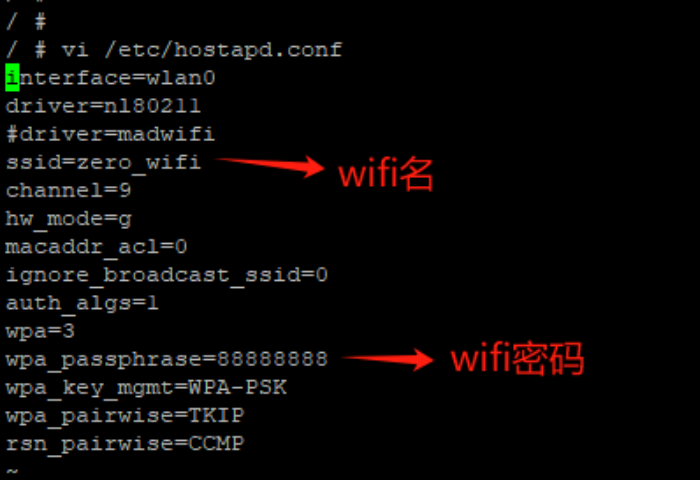

1.配置WIFI的hostapd.conf文件。(WiFi名和密码可自行配置)
_images/ap_1.png

2.启动hostapd。(有以下打印,说明启动成功)
_images/ap_2.png

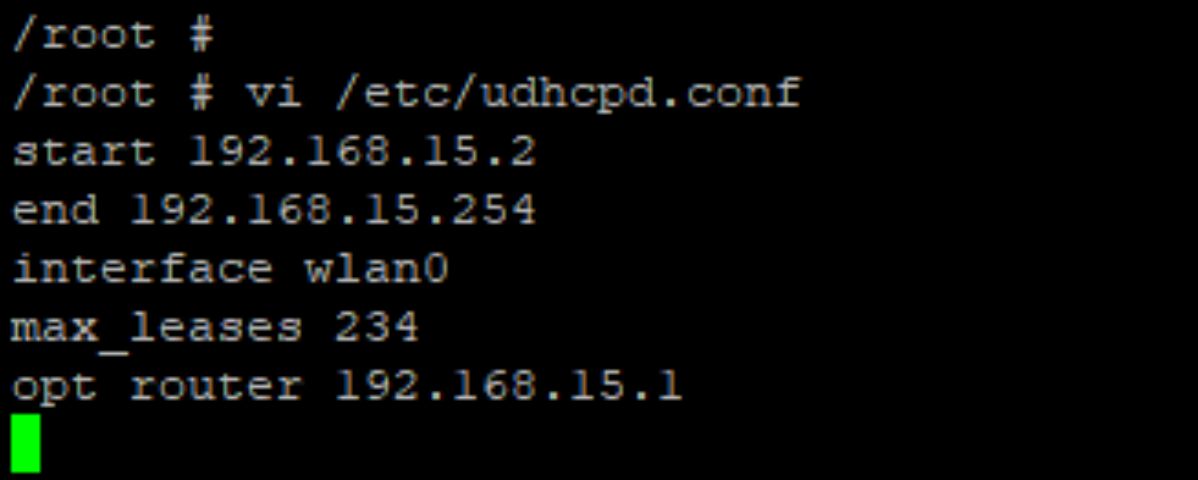

3.配置udhcpd.conf。(网段可自行配置)
_images/ap_3.jpg

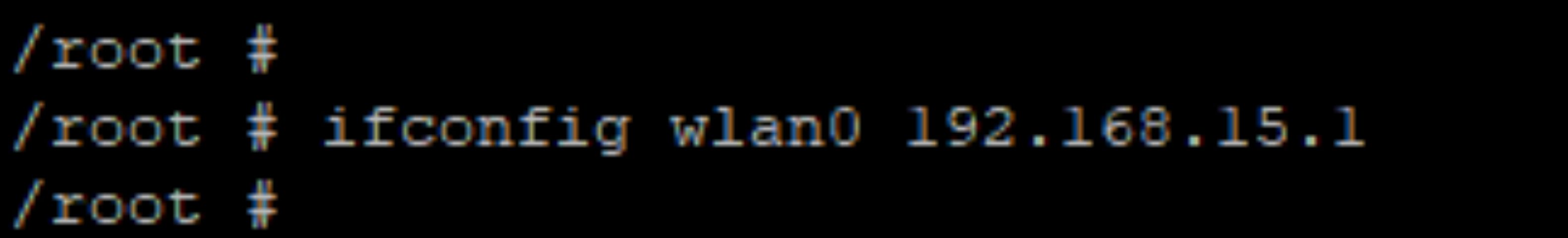

4.为wlan0分配IP地址,默认为网关地址。
_images/ap_4.jpg

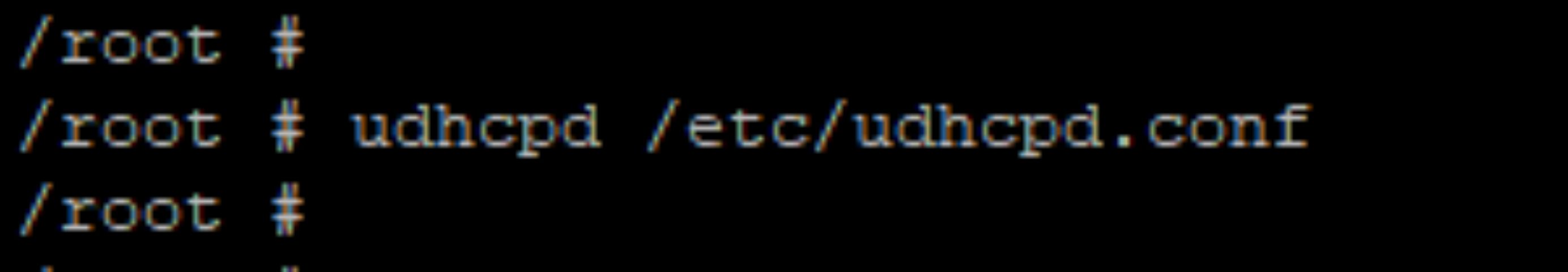

5.启动udhcpd程序。
_images/ap_5.jpg

6.通过手机连接配置好的WIFI,验证是否成功。

9.3.2. WIFI的STA模式

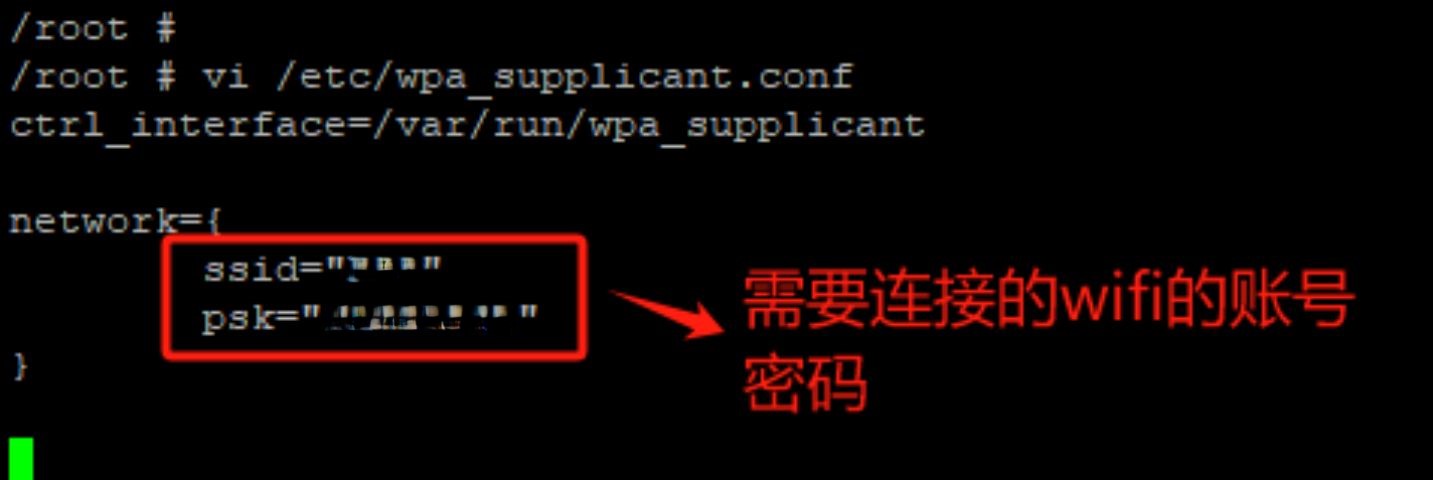

1.配置wpa_supplicant.conf文件。
_images/sta_1.jpg

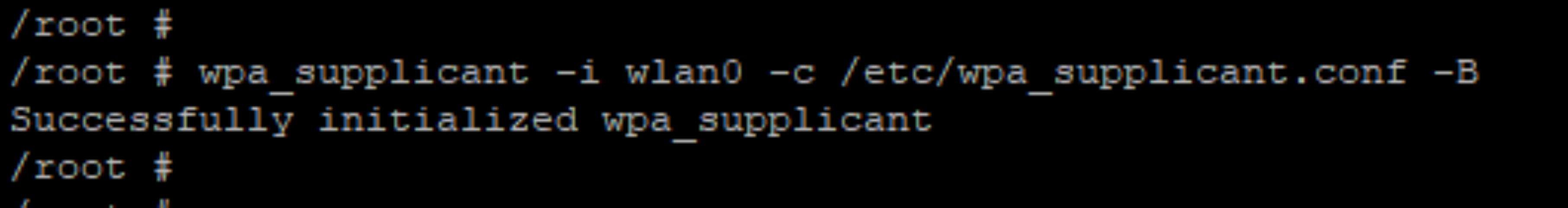

2.在后台启动wpa_supplicant服务。
_images/sta_2.png

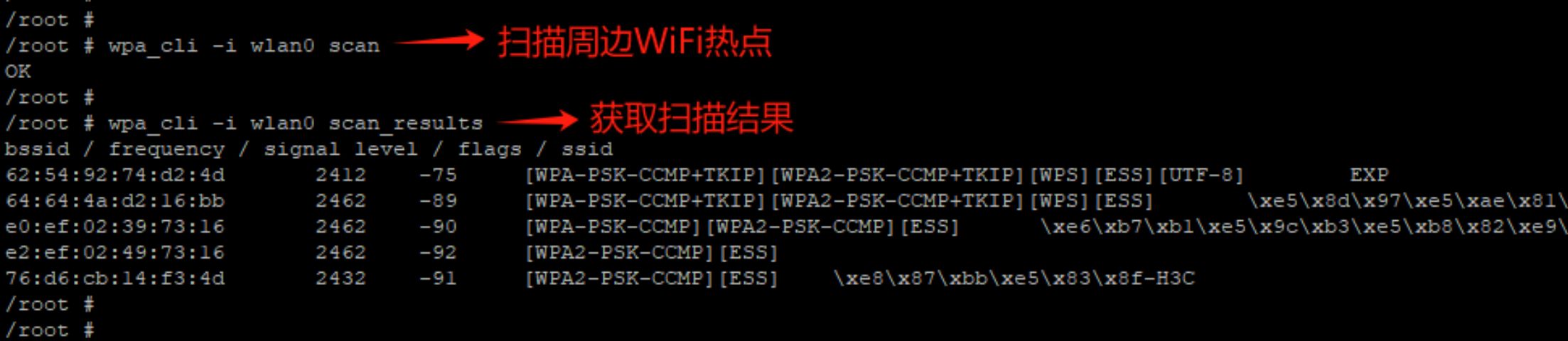

3.扫描并获取周边可用wifi热点,确认需要连接的wifi热点在其中。
_images/sta_3.jpg

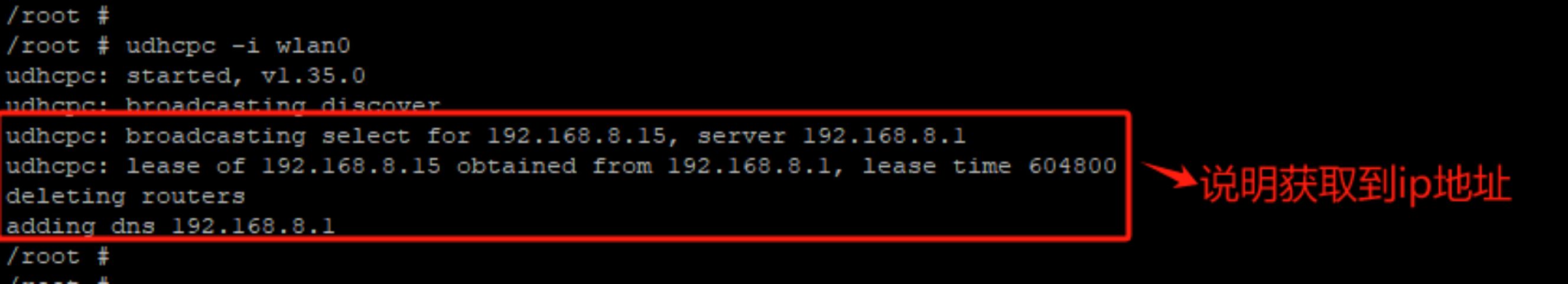

4.通过命令自动获取wifi热点分配的IP地址。
_images/sta_4.jpg

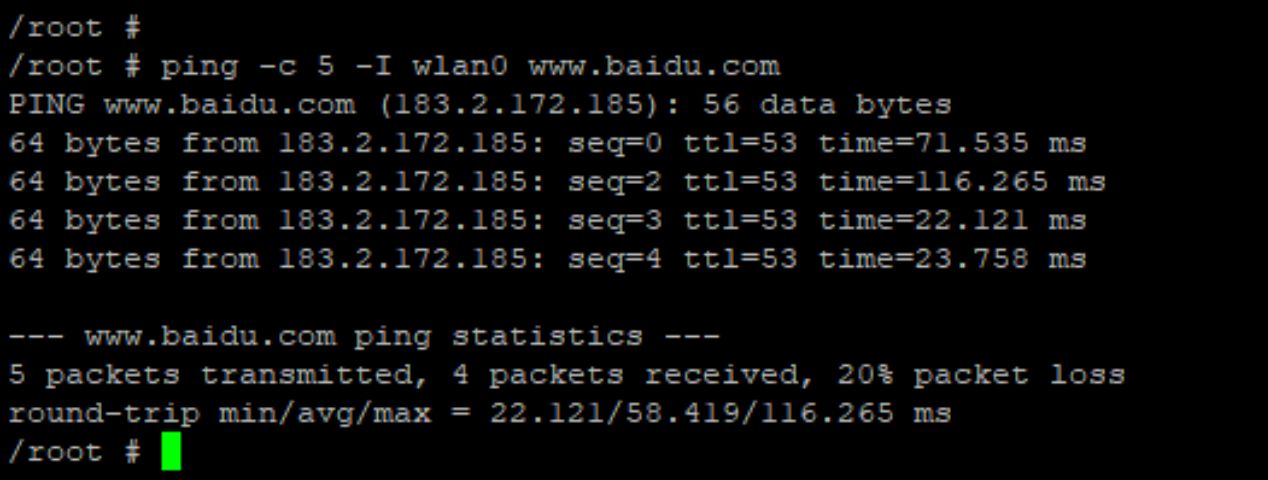

5.验证设备是否能上网。
_images/sta_5.jpg
